В Sony придумали, как улучшить датчик изображения типа CMOS с обратной засветкой

Компания Sony сообщила о разработке датчика изображения типа CMOS с обратной засветкой, который, по ее мнению, относится к новому поколению таких устройств и «воплощает непрерывную эволюцию камер».

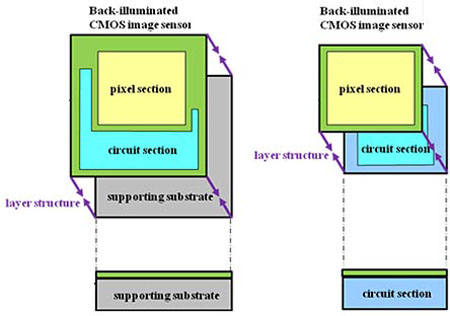

 Принципиальны м отличием новинки от выпускаемых сейчас датчиков изображения типа CMOS с обратной засветкой является иная компоновка. Традиционно, массив светочувствительных элементов размещается рядом с цепями обработки сигнала. Эти компоненты находятся в одной плоскости на общей подложке. В новом датчике массив светочувствительных элементов размещается на кристалле с цепями обработки сигнала, который играет роль подложки. Принцип старой и новой компоновки хорошо виден на схеме (старая — слева, новая — справа), где желтым показан массив светочувствительных элементов, голубым — цепи обработки сигнала, а серым — подложка.

Очевидным выигрышем нового подхода является уменьшение габаритов сенсора при той же площади массива светочувствительных элементов.

Кроме того, по словам разработчиков, изменения в структуре датчика позволяют улучшить качество изображения. Это обусловлено тем, что цепи обработки сигнала могут быть больше и сложнее, поскольку для них появляется больше места. С другой стороны, для изготовления массива светочувствительных элементов можно использовать техпроцесс, оптимизированный по критерию улучшения показателей датчика изображения без оглядки на необходимость одновременного формирования цепей обработки сигнала. В свою очередь, цепи обработки сигнала можно изготавливать по оптимальному для них техпроцессу, получая высокое быстродействие и малое энергопотребление.

Поставку ознакомительных образцов датчиков, в которых применена новая структура, компания обещает начать в марте. О том, когда можно рассчитывать на приход разработки в серийные изделия, данных пока нет.

Источник: iXBT.com
