Тестирование платы Intel DQ965GF с поддержкой vPro

На наших страницах уже неоднократно рассказывалось о плодах так называемой платформизации — рыночной политики корпорации Intel. Началось все с успеха технологии Centrino, буквально совершившей переворот в сегменте мобильных компьютеров. Сделав необходимые выводы, маркетологи Intel сделали упор на продаже не просто компонентов, а платформ. Так, первая Centrino включала в себя специальный мобильный процессор, соответствующий чипсет и контроллер беспроводной сети, естественно, все производства самой Intel. Эта концепция получила дальнейшее развитие в сегментах домашних мультимедийных компьютеров, куда пришла платформа VIIV, а также в бизнес-ПК, для которых была создана платформа vPro.

Тестированию материнской платы с поддержкой технологии Intel vPro, проведенному совместно со специалистами компании “Контакт Плюс”, и посвящен этот материал.

В России платформа vPro официально была представлена в прошлом году в рамках московского Форума Intel для разработчиков. По заявлению самой Intel, vPro призвана обеспечить безопасность, снизить затраты на обслуживание компьютерного парка, а также повысить производительность системы без увеличения ее энергопотребления.

Эта платформа объединяет в себе двухъядерные процессоры Intel Core 2 Duo (ранее известные под кодовым именем Conroe) с микроархитектурой Core, гигабитный сетевой контроллер Intel, технологии удаленного администрирования AMT (Intel Active Management) и виртуализации VT (Intel Virtualization), а также пакет технологий безопасности. На аппаратном уровне AMT реализована в чипсете, а VT — в процессоре. Следует заметить, что хотя технология виртуализации, в общем-то, сама по себе не нова, она впервые была реализована аппаратно на настольной платформе.

Технология Intel AMT позволяет удаленно администрировать, инвентаризировать, диагностировать и восстанавливать после сбоев компьютеры, даже если они выключены или если имеются нарушения в работе винчестеров или установленных операционных систем. Также эта технология позволяет изолировать (осуществляется полная эмуляция физического отключения от сети с сохранением управления через AMT) пораженные вирусами ПК, предотвращая заражение других компьютеров локальной сети. При использовании AMT администратор может удаленно включить, выключить, перезагрузить ПК и даже осуществить настройку или восстановление BIOS. Имеется также возможность осуществления мониторинга действий пользователя. Стоит отметить и такую важную функцию, как возможность использования любого сетевого ресурса как обычного локального, то есть можно установить ОС на сетевой диск и работать с ним. Кроме того, AMT совместима с маршрутизаторами Cisco. Администратор может назначить на маршрутизаторе политику безопасности для данного ПК, и она будет соблюдаться на аппаратном уровне, обойти такую защиту на уровне ОС невозможно. Как заверяют представители Intel, технология AMT предоставляет корпоративным клиентам прекрасную возможность значительно сократить расходы на поддержку вычислительной техники.

Аппаратная реализация технологии виртуализации VT в vPro позволила повысить производительность внутри виртуальной операционной системы. Для чего нужна виртуализация, можно объяснить на весьма простом примере. Базовая ОС на основе Linux отвечает за управление и загрузку виртуальных операционных систем и за безопасность на самом низком уровне: настраиваются брандмауэр, сетевые ограничения и т. д., обойти их из виртуальных ОС уже невозможно. Затем в качестве одной из виртуальных ОС устанавливается привычная пользователю Windows XP либо Vista, где пользователь и работает, хранит документы, получить доступ к которым извне становится невозможно. Другая виртуальная ОС предназначена для работы в интернете, тут постоянно включен антивирус и действуют жесткие правила сетевой безопасности.

Эти теоретические выкладки были проверены на системе, базирующейся на плате Intel DQ965GF с процессором Intel Core 2 Duo 6300 (1,86 ГГц, шина 1066 МГц, объем кеш-памяти второго уровня 2 Мб), 1 Гб оперативной памяти Patriot DDR2-667 (РС5300) и жестком диске WD Caviar SE емкостью 160 Гб (буфер 8 Мб). В качестве видеоподсистемы использовался интегрированный графический контроллер чипсета Q965 Express. На этом наборе системной логики стоит остановиться отдельно.

Набор микросхем Intel Q965 Express появился в сентябре прошлого года, предназначен он преимущественно для систем на базе процессоров Core 2 Duo, которые, впрочем, поддерживаются наряду с рядом предыдущих чипов в исполнении LGA755. Революционных новшеств в Q965 Express по сравнению с предыдущим поколением чипсетов фактически нет. Надо отметить новое графическое ядро Graphics Media Accelerator 3000 (GMA 3000), поддержку памяти DDR2-800 и южный мост ICH8, поддерживающий десять портов USB 2.0 и шесть портов Serial ATA. Кроме того, новый южный мост ICH8 уже не поддерживает интерфейс Parallel ATA. Как видно, этот набор системной логики очень близок к G965 Express, различия заключаются лишь в деталях. В частности, в последнем используется графическое ядро GMA X3000, впрочем, отличающееся от GMA 3000 лишь поддержкой технологии Intel Clear Video.

Упомянутый графический контроллер — едва ли не самое заметное новшество чипсета по сравнению с предыдущим поколением — i945, где применяется GMA 950.

Новое графическое ядро поддерживает аппаратные пиксельные и вертексные шейдеры, что позволяет его рассматривать уже не как эволюционное развитие контроллера GMA 950, а в качестве продукта весьма новаторского для интегрированных решений этой потребительской ниши. Разработчики утверждают, что GMA 3000 полностью совместимо с Shader Model 3.0 и удовлетворяет аппаратным требованиям Microsoft, предъявляемым в контексте интерфейса Vista Aero Premium. Также стоит отметить, что новое ядро получило функции аппаратного ускорения видео.

Архитектурно GMA 3000 организовано как массив блоков, каждый из которых может быть запрограммирован или для работы в качестве пиксельных и вертексных конвейеров, или для ускорения воспроизведения видео. При этом “распределение ролей” между блоками происходит в зависимости от нагрузки, за что отвечает единый арбитр.

Ядро работает на частоте 667 МГц и всего имеет восемь программируемых конвейеров, причем сама Intel декларирует для GMA 3000 скорость заполнения 1333 мегапикселей в секунду. Получается, что с этой точки зрения новый контроллер уступает ядру GMA 950. Впрочем, это уже частность, ведь функционально новое решение гораздо более совершенно, что во многих случаях способно дать преимущество и в производительности. Всего GMA 3000 поддерживает 384 Мб памяти, частота RAMDAC составляет 400 МГц, максимальное разрешение — 2048
х1536 пикселей при 75 Гц. Любопытно отметить, что хотя GMA 3000 поддерживает DVI, для реализации этого интерфейса требуется использование так называемых дочерних карт (ADD2/MEC), по умолчанию платы имеют лишь VGA-выход.

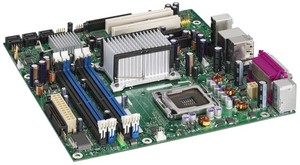

Материнская плата Intel DQ965GF самим производителем позиционируется как основа для настольных офисных ПК высокого и среднего уровней. Размеры этой microATX-платы невелики — 244х244 мм. Поддерживаются процессоры в исполнении для LGA755: Core 2 Duo с частотой системной шины 800 или 1066 МГц, Pentium D с шиной 533 и 800 МГц, Pentium 4 с шиной 533 и 800 МГц, а также Celeron D с шиной 533 МГц.

В четырех слотах может быть установлено до 8 Гб памяти DDR2-533/667/800, конечно, поддерживается двухканальный режим. Дисковая подсистема может быть организована с помощью шести разъемов Serial ATA и одного Parallel ATA IDE (до ATA-133 включительно), причем последний реализован на плате при помощи отдельного контроллера. Имеется интегрированная сетевая карта на базе гигабитного контроллера Intel 82566DM. Также встроена 6-канальная (5.1) аудиоподсистема на базе кодека SigmaTel STAC9227. Плата оснащена одним слотом расширения PCI Express x16, одним PCI Express x1 и двумя разъемами PCI Conventional.

Субъективные ощущения от работы системы оказались вполне положительными, хотя и было отмечено несколько нюансов. ОС Windows XP и Vista Premium Business были инсталлированы быстро, причем приятно, что последняя установила все драйверы сама. Однако в работе графической подсистемы под Vista проявились проблемы, возможно, связанные с тем, что тестировалась так называемая инженерная плата, предназначенная для тестировщиков, в массовое производство поступила чуть более доработанная модель DQ965GF.

Также сначала при наличии всех компонентов, необходимых для подтверждения соответствия платформе vPro (процессор, материнская плата и 1-Гбит сетевой контроллер), тест от самой Intel отказывался подтверждать это соответствие системы. Как выяснилось, все упиралось в процессор: после замены ОЕМ Core 2 Duo 6300 на “коробочный” чип тест на соответствие прошел успешно.

Для тестирования были использованы такие программы, как Syam Desktop Monitor Local и клиентская часть с компакт-диска, идущего в комплекте с платой, LANDesk Management Suite 8.7, PC Mark 2005, WinRar 3.6, 3D Mark 2005, Lame, Auto GK и VMWare. Результаты тестирования (под Windows XP) приведены в таблице (там же для сравнения указаны результаты тестирования аналогичной системы на базе чипсета Intel 945P). Все испытания прошли успешно, кроме проблем с LANDesk Management Suite, связанных, впрочем, с самой программой, а не с “железом”. В противоположность этому ПО от Syam было установлено без каких-либо сложностей, на настройку серверной и клиентской частей ушло всего десять минут. Интерфейс Desktop Monitor Local позволяет перезагружать систему и снимать отчет за считанные секунды.

Приятно удивил 3D Mark 2005, не задавший вопросов при запуске, что является нечастым явлением для плат с интегрированной графикой. При работе с модулем шифрования данных — ТРМ — затруднений тоже не возникло. Данные после шифрования до ввода пароля остаются недоступными в том числе и после переноса винчестера на другой ПК.

Реализация технологии виртуализации выше всяких похвал: при работе с тестируемым ПК по локальной сети не ощущались характерные “подтормаживания” независимо от объема запросов по сети или количества передаваемой информации. Для оценки удобства работы с виртуальной машиной VMWare одновременно запускался архиватор на реальной и виртуальной машинах. Кроме некоторого падения скорости архивирования (порядка 30 %), неудобств отмечено не было: программы открывались быстро, видео не “прыгало” и не покрывалось артефактами.
Выводы, пожалуй, следует отдельно сделать по материнской плате, отдельно — относительно платформы Intel vPro.

Что касается платы, то за исключением мелких моментов, связанных с драйверами, ей можно дать высокую оценку и по удобству, и по производительности. Поскольку, как уже было сказано выше, тестировался инженерный образец, можно предположить, что массовые модели Intel DQ965GF лишены указанного недочета. В качестве решения для бизнес-сегмента плата выглядит вполне перспективной. Она поддерживает широкий ряд современных процессоров, включая бюджетные Celeron D, а максимальный объем оперативной памяти и возможности дисковой подсистемы указывают на потенциальную модель использования DQ965GF в качестве основы мощной рабочей станции.

Тема vPro сложнее. Многие разработчики ПО (среди прочих Adobe, Cisco, Microsoft, Novell, SAP, Skype, Symantec, “Лаборатория Касперского” и другие) или уже реализовали поддержку указанной платформы в своих продуктах, или объявили о скорой ее реализации. Тем не менее сложно оценить, насколько в действительности остро стоят перед заказчиками проблемы администрирования и безопасности. Не секрет, что компьютерные парки многих компаний, причем не только российских, включают в себя немало оборудования, хоть и считающегося морально устаревшим, но вполне работоспособного и адекватного решаемым задачам. Модернизация нередко происходит лишь при выходе старого оборудования из строя. Тем не менее в “общем зачете” обновление и расширение парка бизнес-ПК идет постоянно, пусть и не такими поражающими воображение темпами, как это иногда принято представлять. И тут уже не стоит вопрос, нужна vPro или нет, — эта платформа сама собой перманентно придет в компьютерные парки. Ну, а это в конечном итоге может здорово облегчить жизнь ИТ-отделам компаний самого широкого профиля. Кстати, некоторые эксперты полагают, что платформа vPro в большей степени заинтересует мелкий и средний бизнес, то есть те предприятия, которые в вопросах безопасности и обслуживания компьютерного оборудования больше полагаются на поставщиков техники и ПО, чем на собственных ИТ-специалистов.

Дмитрий Коростелев ([email protected])

Благодарим компанию “Контакт Плюс” (www.contact-plus.ru) за предоставленное оборудование и помощь в проведении тестирования.
