Праздники с LPT

Успешно прошел очередной праздник встречи Нового года. Почему вы выделили слово "очередной"? Все очень просто: если присмотреться к самому действу, то оно практически всегда повторяется. Блюда с оливье, шампанское, пиротехника... Все банальное и каждому, почти наверняка, хочется чего-то нового. Вот тут и наступает фантазия. Кому-то из читателей получилось сделать новое украшение или новый салат, а автор удивил присутствующих интересным уйстройством, которое может порадовать кого угодно из близких. Поделимся же его "рецептом", чтобы в следующий раз не было мучительно больно за бесценно прожитое время.

Железо

На оборотной стороне вашего компьютера все еще пылится порт LPT, так и не нашедший никакого достойного применения? Все ваши принтеры, сканеры или модемы и другое оборудование отлично функционируют на портах COM и USB, а LPT сегодня никому не нужен. Что же, у нас он найдет отличное применение (и что-то нам подсказывает, что этот раз не последний!) - будет питать маленькую, но обладающую просто обалденными возможностями гирлянду.

Что же в ней такого? Прежде всего, в отличие от многочисленных аналогов она состоит из целых восьми светодиодов. Мало? Для большой елки может быть и так, но для маленького настольного деревца этого вполне достаточно. Кроме того, у нее есть и множество плюсов, например, что каждый светодиод "висит" на отдельном канале, а сама конструкция настолько примитивна, что ничего проще мы с вами еще не собирали. Но самое главное в нашем устройстве то, что его можно программировать, заставляя светодиоды зажигаться по любой, составленной вами программе. По-моему, это очень интересно и стоит вашего внимания. Плюс ко всему, после небольшого апгрейда схемы на эти восемь каналов вы сможете "повесить" хоть киловаттные прожекторы, стробоскопы и генераторы дыма. Пока же мы предлагаем вам собрать минимальную по мощности конфигурацию.

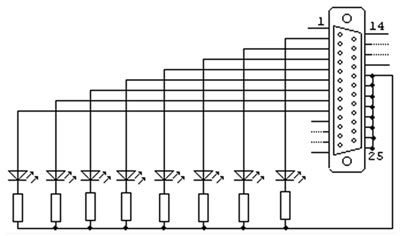

Итак, для гирлянды необходимы следующие компоненты: разъем DB-25 "папа", восемь маломощных разноцветных (по вашему вкусу) светодиодов и восемь резисторов по 470 Ом 0,25 Вт, а также провода, тип которых зависит, в основном, опять же от ваших личных предпочтений. Маломощные светодиоды необходимы, поскольку, формально говоря, не проектировался LPT-порт для иллюминации. Поэтому идеальный вариант в этом случае - сделать гальваническую развязку от порта (управляющая связь идет в световом виде), вариант похуже - поставить простейший УПТ на одном транзисторе. Ну а мы понадеемся на запас по мощности у порта и отсутствие статики.

Если вы делаете простейший вариант, то резисторы лучше всего впаивать прямо в DB-25, если более навороченный, то без отдельного корпуса не обойтись, так как транзисторам необходимо дополнительное питание +12В, а по LPT-порту питание не передается. Эти 12 В можно взять с разъема блока питания: на желтом "плюс", на черном - "минус". В результате получилась большая куча проводов со светодиодами на концах. Так как это все мало наводит на мысли о предстоящем празднике, мы решили показать на конкретном примере способ применения вышеописанного устройства. А благодаря самому креативному человеку в редакции, этот способ обрел столь неожиданные формы.

Софт

В качестве управляющего софта использовалась программа XP LPT, которая, несмотря на свою функциональность, не была заточена под управление гирляндой. Поэтому несмотря на недостаток времени перед праздником и в праздничные дни автору пришлось наскоро написать свою, ссылка для скачивания приведена в конце программы. Вверху отображается реальное состояние выходов (считывается с того же порта), кнопкой Load загружается текстовый файл, состоящий из цифр от 0 до 7 (номера выходов) в таком формате, что каждая цифра начинает новую строчку. При нажатии кнопки Start запускается цикл, который крутит загруженную последовательность до бесконечности. Галочка Clear port служит для включения режима сброса порта перед каждой новой записью в него -- при включенном режиме всегда горит только один светодиод, а при выключенном создается псевдослучайное свечение. Поле Delay служит для задания длительности одного такта, кнопка RST - для принудительного гашения всех выходов.

В заключение приведем обещанные ссылки. Здесь вы можете скачать софт вместе с исходниками, а также драйвер для порта:
- http://hardreview.h12.ru/cr/lpt.7z;
- http://hardreview.h12.ru/cr/lptwdmio.7z.
Надеемся, что у вас все получится, и будущие праздники вы встретите с устройством, которое сможет удивить ваших близких. Тем более что оно сделано своими руками, а это лишний повод гордиться вашим эксклюзивом.
